ATEN 4K HDMI Opt. Ext. 300M SFP Digital/Display/Video 300 m

ATEN 4K HDMI Opt. Ext. 300M SFP Digital/Display/Video 300 m

Produktbeschreibung:

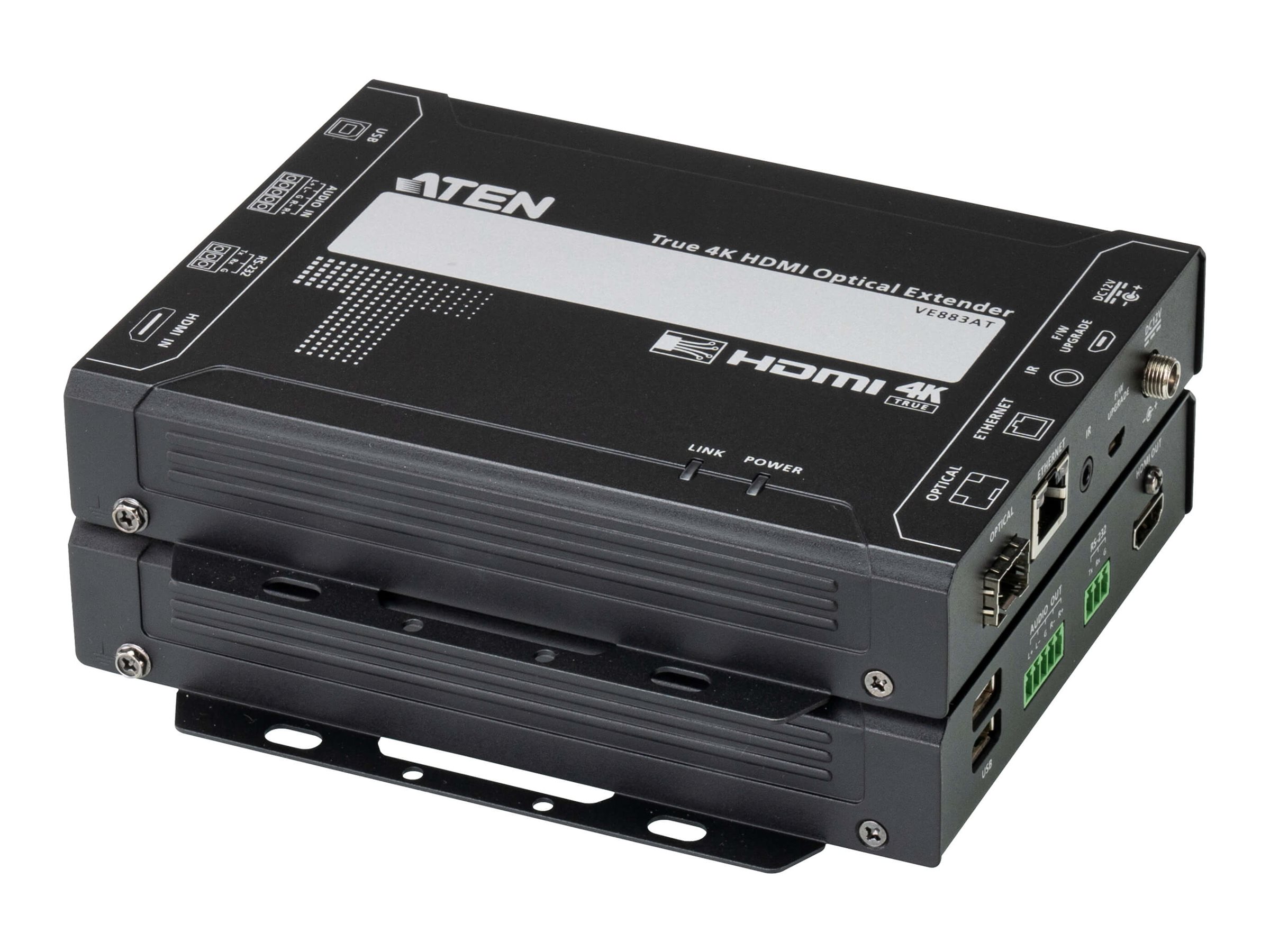

Der VE883A ist ein optischer True 4K HDMI Extender, der aus einem Sender VE883AT und einem Empfänger VE883AR besteht, um HDMI-, Audio-, USB 2.0-, IR-, RS-232- und Gigabit-Ethernet-Signale bis zu 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) verlustfrei über 300 m (VE883AK1) oder 10 km (VE883AK2) über ein einziges Duplex-Glasfaserkabel zu übertragen. Die Glasfaserkabel sind elektrisch isoliert und somit immun gegen RFI und EMI, was eine aufwendige Verkabelung überflüssig macht. Mit der exklusiven FarSmooth-Technologie von ATEN verhindert der VE883A Verzögerungen und Einfrieren, indem er die Ausgangsraten an die Eingangsraten anpasst und sicherstellt, dass der Bildschirm stabil, gleichmäßig und identisch mit der Quelle ist, insbesondere bei Anwendungen zur Verlängerung über große Entfernungen, wo ununterbrochene Videoströme erforderlich sind.

Der VE883A verfügt über Schnittstellen wie HDMI-Eingang/Ausgang, analogen Audio-Eingang/Ausgang, USB 2.0, IR, RS-232 und Gigabit Ethernet. Die Konnektivität mit USB-Peripheriegeräten wird dank der dualen USB-Typ-A-Ports des VE883A’s erweitert. Für Punkt-zu-Punkt-Erweiterungen sind steckbare SFP+-Module enthalten, die als optische Verbindung dienen. Darüber hinaus ist der VE883A kompatibel mit den optischen Eingangs-/Ausgangsplatinen VM7584 / VM8584 von ATEN, die in den modularen Matrix-Switches von ATEN installiert sind, um die Anwendungsmöglichkeiten zu erweitern. Er eignet sich für Installationen, bei denen eine True 4K-Videoübertragung über eine große Entfernung und eine elektrische Isolierung wichtig sind, wie z. B. in Steuerungen, Fabriken und Krankenhäusern.

• Erweitert HDMI-Video-, Audio-, IR-, RS-232-Steuerungs- und Ethernet-Signale über ein Duplex-Glasfaserkabel über bis zu 10 km*
• Verlustfreie Übertragung von bis zu 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) Signalen
• HDMI (3D, Deep Color, True 4K); HDCP 2.2 konform
• Die exklusive FarSmooth-Technologie von ATEN verhindert Verzögerungen und Einfrieren, indem sie die Ausgaberaten an die Eingaberaten anpasst und gewährleistet, dass der 4K@60Hz-Bildschirm durch die Bandbreite von 10 Gbps stabil, glatt und identisch mit der Quelle ist
• Unterstützt transparente USB 2.0-Signale für erweiterte Konnektivität mit USB-Peripheriegeräten bei einer maximalen Übertragungsrate von 25 MB/s
• Bidirektionale IR-Signalübertragung – IR-Übertragung wird jeweils in eine Richtung verarbeitet, im Bereich von 30 kHz bis 56 kHz
• Mit seriellem RS-232-Anschluss für den Anschluss von Peripheriegeräten wie Bildschirmen und Barcode-Scannern
• Unterstützt Batch-Upgrades mit dem Firmware Upgrade Utility
• Eingebauter 8 kV / 15 kV ESD-Schutz
• Plug and Play
• Hot-plug-fähig
• Rackmontierbar

Anmerkung:

• Die maximale Übertragungsdistanz kann je nach Fasertyp, Bandbreite, Steckerspleißung, Verlusten, Modell, chromatischer Dispersion, Umgebungsfaktoren und Knickstellen variieren.
• Für Langstreckenübertragungen empfiehlt ATEN die Verwendung von SFP+-Modulen, um die Kompatibilität mit Single- oder Multimode-Fasern zu gewährleisten. Je nach gewähltem Gehäuse (VE883AK1 oder VE883AK2) werden unterschiedliche SFP+-Module geliefert:
• • VE883AK1: 10 Gbps/300m SFP+ Duplex Multi Mode Transceiver
  • VE883AK2: 10 Gbps/10 km SFP+ Duplex Single Mode Transceiver
• ATEN empfiehlt die Verwendung von Single-Mode-Fasern, die der IEC 11801 (OS1, OS1a, OS2) entsprechen, und Multi-Mode-Fasern, die den Spezifikationen der IEC 11801 (OM3, OM4) entsprechen.
• Das Gerät ist ein Laserprodukt der Klasse 1. Es erfüllt die Sicherheitsvorschriften von IEC/DE 60825-1, 21 CFR 1040.10 und 1040.11, mit Ausnahme von Abweichungen gemäß der Laser Notice No. 50 vom 24. Juni 2007.

Lieferumfang
1x VE883AT True 4K HDMI Optischer Sender
1x VE883AR True 4K HDMI Optischer Empfänger
2x Netzadapter und Netzkabel
2x 3-polige Anschlussklemmen
2x 5-polige Anschlussklemmen
1x IR-Empfänger
1x IR-Sender
1x USB Typ-B auf USB Typ-A Kabel
2x HDMI-LockPros
2x SFP-Module
1x Gebrauchsanweisung

Function	VE883AR	VE883AT
Videoeingang
Schnittstellen	N/A	1 x HDMI Typ A Buchse (Schwarz)
Impedanz	N/A	100 O
Max. Entfernung	N/A	bis zu 5 m
Videoausgang
Schnittstellen	1 x HDMI Typ A Buchse (Schwarz)	N/A
Impedanz	100 O	N/A
Max. Entfernung	bis zu 5 m	N/A
Video
Max. Datenrate	10,2 Gbit/s (3,4 Gbit/s pro Spur)	10,2 Gbit/s (3,4 Gbit/s pro Spur)
Max. Pixeltakt	594 MHz	594 MHz
Konformität	HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Kompatibel	HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Kompatibel
Max. Auflösungen	4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4)	4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4)
Max. Entfernung	1 x SFP-Modul (*Anmerkung) VE883AK1: 4Kx2K/60Hz 4:4:4 bis zu 300m (MM, OM3, Schwarz) VE883AK2: 4Kx2K/60Hz 4:4:4 bis zu 10km (SM, Blau)	1 x SFP-Modul (*Anmerkung) VE883AK1: 4Kx2K/60Hz 4:4:4 bis zu 300m (MM, OM3, Schwarz) VE883AK2: 4Kx2K/60Hz 4:4:4 bis zu 10km (SM, Blau)
Audio
Eingang	N/A	1 x Klemmleiste, 5-polig (Grün)
Ausgang	1 x Klemmleiste, 5-polig (Grün)	N/A
Anschlüsse
Einheit zu Einheit	1 x bi-direktionales SFP (LC)	1 x bi-direktionales SFP (LC)
Firmware-Aktualisierung	1 x Micro USB (Typ B) Buchse (Schwarz)	1 x Micro USB (Typ B) Buchse (Schwarz)
Stromversorgung	1 x DC-Buchse mit Verriegelung	1 x DC-Buchse mit Verriegelung
Faseroptik
Datenrate	10.3 Gbps	10.3 Gbps
Wellenlänge	VE883AK1: 850 nm VE883AK2: 1310 nm	VE883AK1: 850 nm VE883AK2: 1310 nm
Fasertyp	VE883AK1: Multimode(MM), OM3, LC-Duplex-Typ VE883AK2: Singlemode (SM), LC-Duplex-Typ	VE883AK1: Multimode(MM), OM3, LC-Duplex-Typ VE883AK2: Singlemode (SM), LC-Duplex-Typ
Steuerung
USB-Kanal	2 x USB Typ A Buchse (Weiß)	1 x USB Typ B Buchse (Weiß)
RS-232 Kanal	1 x Klemmleiste, 3-polig (Grün)	1 x Klemmleiste, 3-polig (Grün)
IR-Kanal	1 x Mini-Stereo-Klinkenbuchse (schwarz); 30K~56 KHz Übertragung über den gesamten Bereich	1 x Mini-Stereo-Klinkenbuchse (schwarz); 30K~56 KHz Übertragung über den gesamten Bereich
Ethernet Kanal	1 x GbE (RJ-45-Buchse)	1 x GbE (RJ-45-Buchse)
LEDs
Stromversorgung	1 (Grün)	1 (Grün)
Verbindung	1 (Orange)	1 (Orange)
Videoausgang	1 (Orange)	N/A
Stromverbrauch	DC12V:6.5W:52BTU	DC12V:7.01W:54BTU
Umgebung
Betriebstemperatur	0-40°C	0-40°C
Aufbewahrungstemperatur	-20 - 60°C	-20 - 60°C
Feuchtigkeit	0 - 80% RH, Nicht kondensierend	0 - 80% RH, Nicht kondensierend
Physikalische Eigenschaften
Gehäuse	Metall	Metall
Gewicht	0,66 kg ( 1.45 lb )	0,67 kg ( 1.48 lb )
Abmessungen (L x B x H) mit Halterung	16.94 x 14.69 x 3,00 cm (6.67 x 5.78 x 1.18 in.)	16.94 x 14.69 x 3,00 cm (6.67 x 5.78 x 1.18 in.)
Abmessungen (L x B x H) ohne Halterung	16.60 x 12.49 x 2,90 cm (6.54 x 4.92 x 1.14 in.)	16.60 x 12.49 x 2,90 cm (6.54 x 4.92 x 1.14 in.)
Hinweis	1. Die Betriebsdistanz ist ein Richtwert. Eine typische maximale Entfernung kann je nach Faktoren wie Fasertyp, Bandbreite, Steckerspleißung, Verluste, modale oder chromatische Dispersion, Umgebungsfaktoren und Knicke variieren. 2. Es wird empfohlen, Single-Mode-Fasern zu verwenden, die den Spezifikationen IEC 60793-2-50 B1.1 oder ITU-T G.652.B entsprechen; verwenden Sie Multi-Mode-Fasern, die den Spezifikationen IEC 11801 (OM3) entsprechen. 3. Das Gerät ist ein Laserprodukt der Klasse 1. Es erfüllt die Sicherheitsvorschriften von IEC-60825, FDA 21 CFR 1040.10 und FDA 21 CFR 1040.11.	1. Die Betriebsdistanz ist ein Richtwert. Eine typische maximale Entfernung kann je nach Faktoren wie Fasertyp, Bandbreite, Steckerspleißung, Verluste, modale oder chromatische Dispersion, Umgebungsfaktoren und Knicke variieren. 2. Es wird empfohlen, Single-Mode-Fasern zu verwenden, die den Spezifikationen IEC 60793-2-50 B1.1 oder ITU-T G.652.B entsprechen; verwenden Sie Multi-Mode-Fasern, die den Spezifikationen IEC 11801 (OM3) entsprechen. 3. Das Gerät ist ein Laserprodukt der Klasse 1. Es erfüllt die Sicherheitsvorschriften von IEC-60825, FDA 21 CFR 1040.10 und FDA 21 CFR 1040.11.

• Max. Distanz: 300 m
• Schnittstelle: HDMI über Glasfaser
• Entspricht HDMI-Standard: 2.0
• Max. Auflösung: 4096x2160, 3840x2160 / 60Hz
• Artikel-Typ: Extender Bundle
• Hersteller-Nr.: VE883AK1
• EAN Code: 4710469348730
• Herstellerinformation: ATEN Infotech n.v.
  Mijnwerkerslaan 34
  3550 Heusden-Zolder
  Belgien
  support@aten.eu
• Ursprungsland: Taiwan
• Im Angebot: Nein
• Stark reduziert: Nein
• Hersteller: Aten
• Zolltarifnummer: 8517620000
• Farbe: Schwarz
